3M Scotch 35 | Цветовая маркировка | Изолента | Виниловая основа

Описание продукта

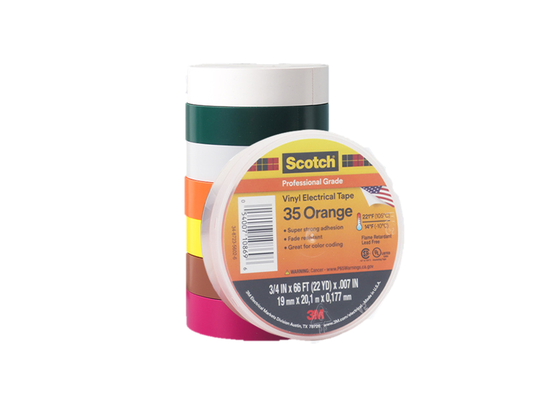

3M Scotch 35 — это профессиональная ПВХ-виниловая изолента 3M для цветовой маркировки, номинальной толщиной 7 мил / 0,178–0,18 мм, с однослойным некоррозионным клейким слоем на основе каучука или каучука-смолы, без подложки. Она предназначена для первичной изоляции соединений до 600 В, идентификации фаз, цветовой маркировки выводов электродвигателей, маркировки трубопроводов, маркировки зон безопасности, бандажирования жгутов и внешней обмотки соединений низкого, среднего и высокого напряжения. Эластичный ПВХ обеспечивает высокое удлинение, огнестойкость, устойчивость к УФ-излучению (белый полностью устойчив к УФ; другие цвета устойчивы к выцветанию), устойчивость к истиранию/влаге/щелочам/кислотам/растворителям. Региональные диапазоны температур по ТД различаются: некоторые 0–105 °C, некоторые -10–105 °C, номинальная температура по UL510 80 °C, непрерывная работа по IEC/CSA в зависимости от типа (например, F-PVC P/90 или P/105 по лицензии); 9 или 10 устойчивых к выцветанию цветов.

Структура

Особенности

• Многоцветная фазовая маркировка: 9/10 устойчивых к выцветанию цветов (красный/желтый/зеленый/синий/коричневый/серый/белый/оранжевый/фиолетовый, некоторые розовые) для идентификации 3-фазных/многофазных/нейтральных/заземляющих проводов; проще, чем черная лента плюс маркер или термоусадочные гильзы.
• 7-миловая эластичная ПВХ-лента: 0,178–0,18 мм, удлинение 225%; наложение внахлест до ~5/8 дюйма на соединения с малым радиусом изгиба; мягче, чем ПЭТ/стекло, более влагостойкая, чем бумага, более однородная, чем дешевый цветной винил.
• Изоляция 600 В плюс маркировка: UL510/CSA 600 В, диэлектрическая прочность ~1250 В/мил/49,2 кВ/мм, сопротивление изоляции >10⁶ МОм; первичная изоляция соединения и цветовое кольцо в одном, без отдельной черной ленты + краски.
• Некоррозионный клей на основе каучука/каучука-смолы: адгезия к стали/основе 2,2 Н/10 мм, низкая электролитическая коррозия (фактор 0,9) на медных/алюминиевых проводах; безопаснее в долгосрочной перспективе, чем кислотные/самодельные тканевые ленты.
• Огнестойкость и устойчивость к погодным условиям/УФ-излучению: огнестойкость по UL510; белый полностью устойчив к УФ, другие цвета устойчивы к выцветанию для наружного применения/заводов/сотовых станций под солнцем и дождем; безопаснее, чем цветная упаковочная лента без огнестойкости.
• Устойчивость к химическим веществам/широкому диапазону условий: истирание, влага, щелочи, кислоты, многие растворители (объем по ТД); лучше защищает выводы электродвигателей, трубопроводы и жгуты, чем только пленка с этикеткой.
• Региональные диапазоны температур: некоторые 0–105 °C, некоторые -10–105 °C, номинальная температура по UL510 80 °C, IEC/CSA в зависимости от типа 90/105 °C; лучше, чем винил только для внутреннего использования, но при температуре ниже -10 °C использовать согласно региональным ТД.
• Готовая к применению внешняя обмотка: наложение внахлест на каучуковые/мастичные соединения для низкого/среднего/высокого напряжения; сочетает фазовый цвет и УФ/механическую оболочку по сравнению с монохромной лентой.

Применение

• Идентификация 3-фазных/многофазных систем: распределительные ветви, силовые кабели, цветовые кольца на шинах в панелях согласно желтому/зеленому/красному или коричневому/черному/серому для A/B/C, N, PE.
• Маркировка выводов электродвигателей: перемотанные двигатели, клеммы, выводы U/V/W приводов с частотным регулированием/сервоприводов, обмотанные лентой 35 для предотвращения перекрестных фаз.
• Первичная изоляция соединений проводов: соединения типа «хвост»/обжимные соединения на 600 В с ≥2 наложениями внахлест, обеспечивающие изоляцию и фазовый цвет одновременно.
• Маркировка жгутов управления/приборов: ПЛК, РСУ, клеммные колодки и провода датчиков с цветовой маркировкой для отслеживания при инспекции/модернизации.
• Маркировка трубопроводов: линии сжатого воздуха, воды, масла, вакуума и химикатов с цветовыми кольцами на корпусе трубы/клапанах согласно цветовому коду безопасности.
• Маркировка зон безопасности: электрощитовые, предупреждающие полосы на полу/оборудовании с цветовой лентой и знаками для блокировки/маркировки/под напряжением.
• Внешняя обмотка соединений среднего/высокого напряжения: поверх каучуковой самовулканизирующейся/мастичной первичной изоляции, наложение внахлест ленты 35 по фазовому цвету для защиты от УФ/истирания/загрязнения.
• Мелкий ремонт и идентификация оболочки кабеля: царапины на оболочке кабелей управления низкого напряжения, разделение линий на сотовых станциях/коммуникационных линиях, добавленные при модернизации цветовые кольца на линиях.
